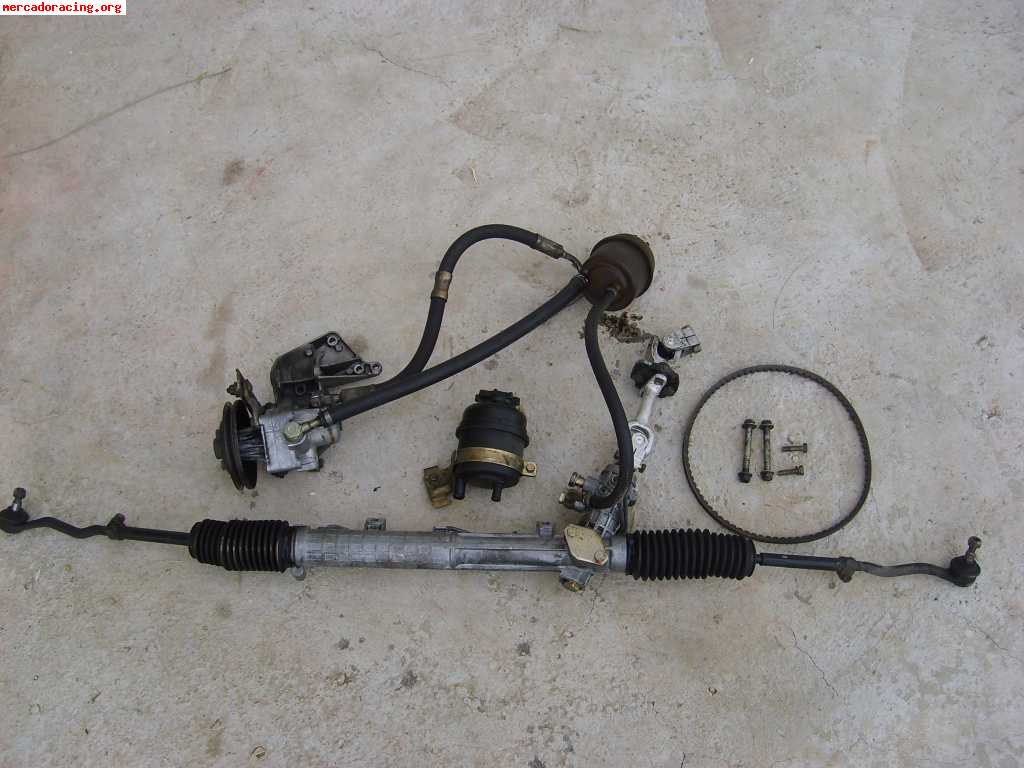

Dirección asistida (servo dirección). Este tipo de direcciones son una mejora de las direcciones mecánicas convencionales, convirtiendo su cremallera en un cilindro de doble efecto (o semejante), impulsado por líquido hidráulico redireccionado por una válvula distribuidora, situada en la base de la columna de dirección, que recibe la presión de una bómba hidráulica, con un regulador de presión y caudal y un depósito próximo. Para ver con más detalle todos estos puntos en la sección de videos encontrarán reproducciones interesantes.
Un giro leve es compensado con una pequeña barra de torsión que se intercala en la columna de dirección. Si el giro es mayor, dentro del cajeado de seguridad la barra consigue mover la vállua distribuidora y se produce la servoasistencia.
El regulador de presión y caudal se regula con unas válvulas en su interior.Para ver con más detalle todos estos puntos en la sección de videos encontrarán reproducciones interesantes.
Enlace de la imagen
Enlace de la imagen
mecanicavirtual.org
mecanicavirtual.org
Despiece:
Enlace de la imagen
Enlace de la imagen.
Válvula distribuidora de dirección:
Enlace de la imagen
Enlace de la imagen
Enlace de la imagen
Enlace a buscador de manuales donde muestran por partes el desmontaje de una dirección asistida hidraulicamente
Regulador de caudal y presión:
Imagen de los siguientes vídeos.
FUNCIONAMIENTO VIRTUAL:
ENLACE A VIDEO 1 ENLACE A VIDEO 2
Enlace de la imagen
Dirección eléctrica. Este tipo de direcciones son también una mejora de las convencionales, teniendo en su columna de dirección o en la cremallera unos engranajes que son impulsados por un motor eléctrico como ayuda. Emplea una UCE y la combinación de captadores para funcionar. En carrétera se endurece y al aparcar es más blanda. Este sistema permite realizar mejoras como que el vehículo consiga aparcar solo.
Para ver con más detalle todos estos puntos en la sección de videos encontrarán reproducciones interesantes.
DIRECCIÓN ELECTROMECÁNICA - www.aficionadosalamecanica.net
VÍDEO EXPLICATIVO
SENSORES O CAPTADORES:
Enlace de la imagen.
Enlace de la imagen
Imagenes milanuncios.com
ENLACE A WEB EXPLICANDO TIPOS DE DIRECCIÓN

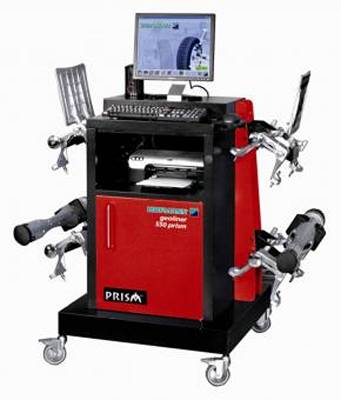

MÁQUINAS DE ALINEADO DE DIRECCIÓN:
Estas máquinas son de distintos tipos, las hay de cuerdas y más rudimentarias, y las más modernas con sensores confrontados.
Dependiendo lo que nos marquen las fichas del fabricante o la pantalla del ordenador podremos actuar generalmente solo en eje directriz, aunque también en muchas ocasiones podemos rectificar algo la geometria del otro eje en mayor o menor medida. Con estas máquinas podemos controlar todos los ángulos.Para ver con más detalle todos estos puntos en la sección de videos encontrarán reproducciones interesantes.
Es cierto que con un metro y los datos exactos nosotros también podríamos ajustar bastante bien estos parámetros, pero es un trabajo mucho mayor y que requiere mucho más tiempo, siempre y cuando se sepa hacer y poseeamos dichos datos.
Enlace
Enlace
Enlace
Enlace a vídeo - alineador de dirección
La convergencia y la divergencia la rectificamos con ayuda de las rótulas y la bieletas de dirección aflojando y ajustando la distancia.
Enlace a aficcionadosalamecánica - dirección
